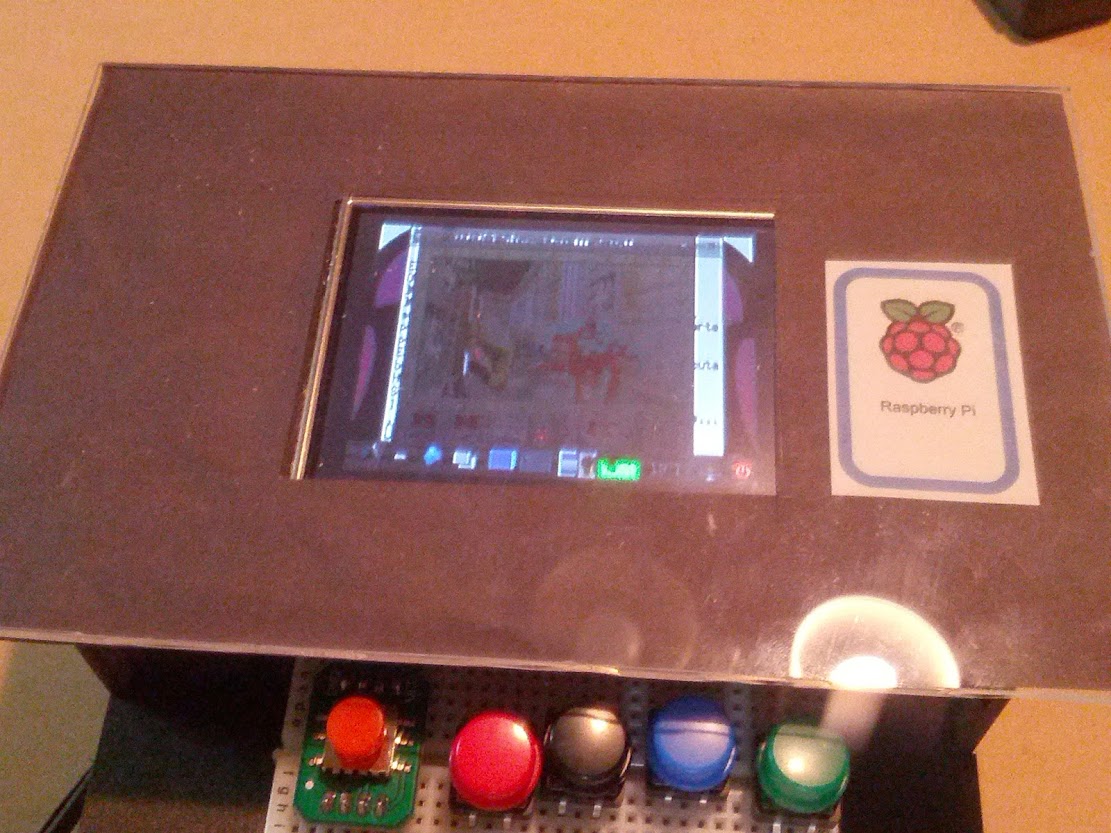

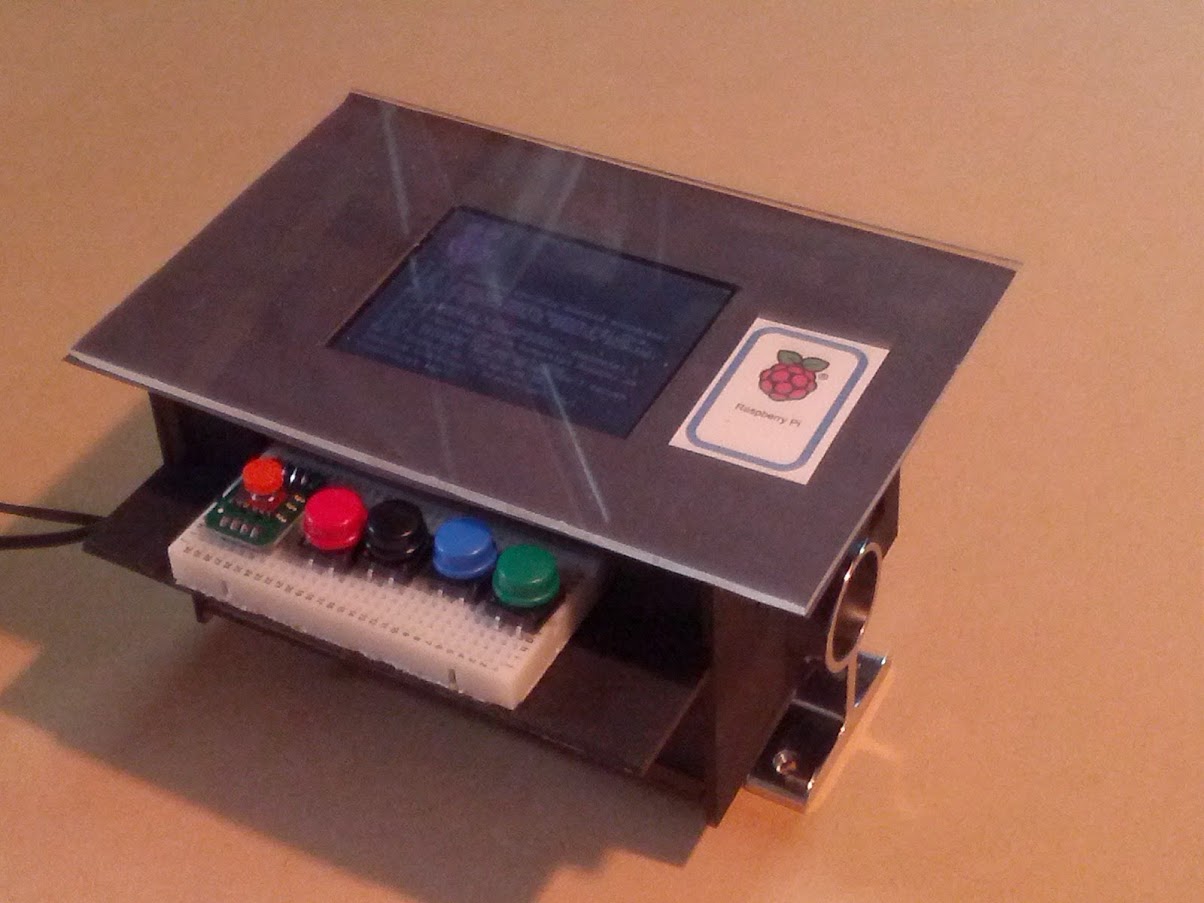

昔なつかしのテーブル式のアーケードゲーム筐体を作ってみました。
代表的なテーブル筐体のサイズは幅86cm,奥行き56cmということで、1/5サイズにして天板サイズを 17.6cm x 11.2cm にしています。

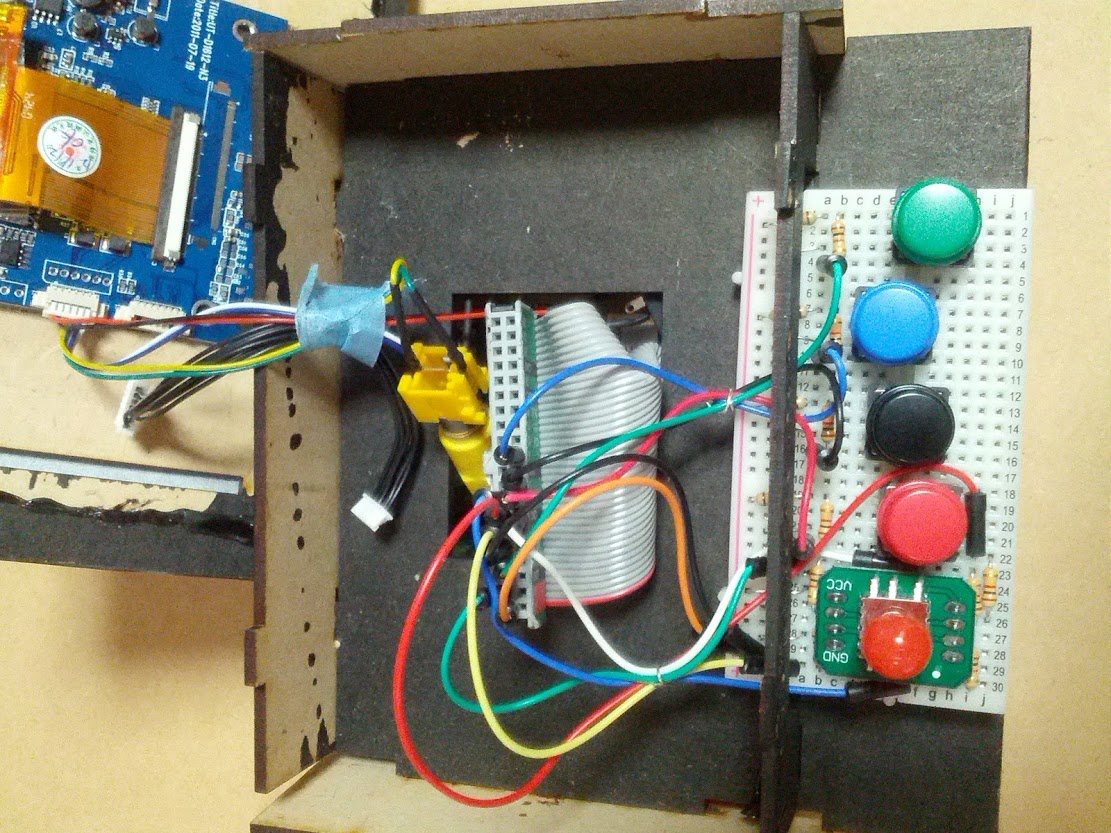

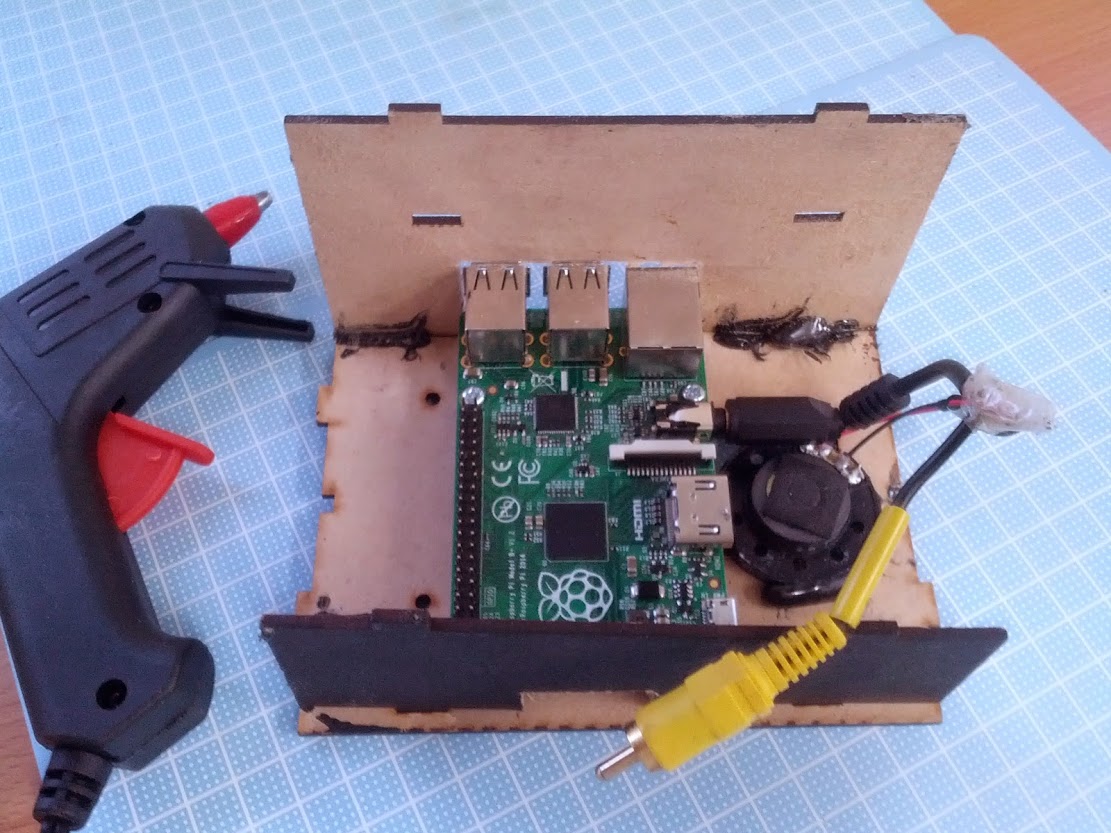

中に入るのはRaspberry Piと液晶モジュール、操作パネルはブレッドボードで作りました。

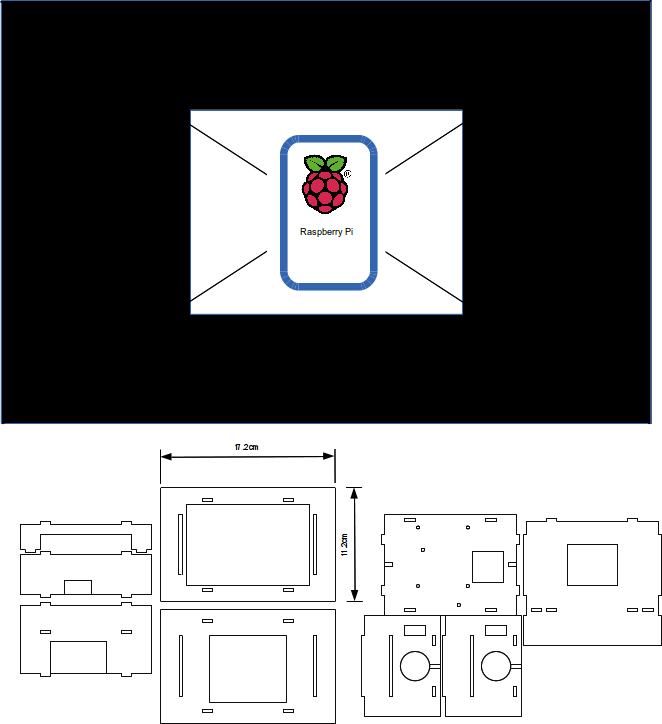

図の上側はトップパネルに貼る紙、下側は板をカットするための図面です。
図面はこちら→arcadetable-2014828.dxf
(LibreCADで作成しています)
トップパネルに貼る紙はこちら→arcadetable-2014828.odg
(LibreOffice DRAWで作成しています)

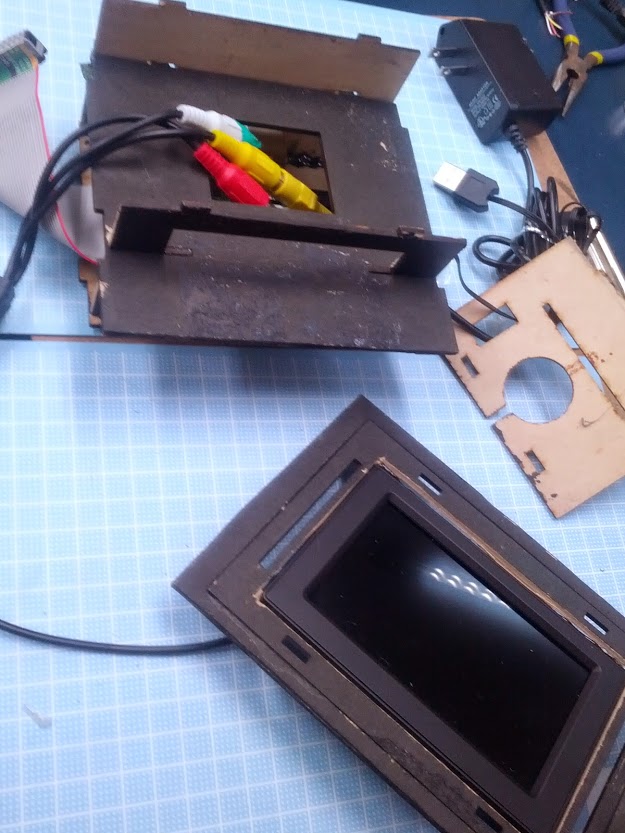

レーザーカッターで2.5mmのMDF板をカットして、色を塗っておきます。
液晶はaitendoのとオンダッシュモニターに対応。コンポジット出力で液晶につないでいます。
詳細は10月3日発売予定の「Raspberry Pi 電子工作レシピ」(翔泳社)に掲載します。みんな、見てね!
